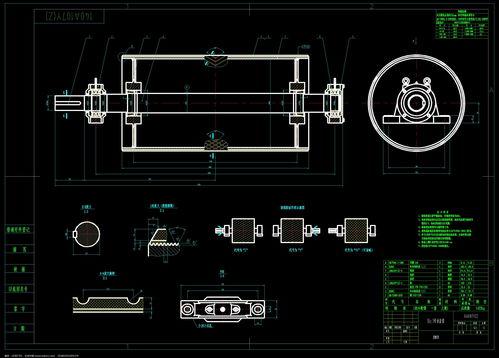

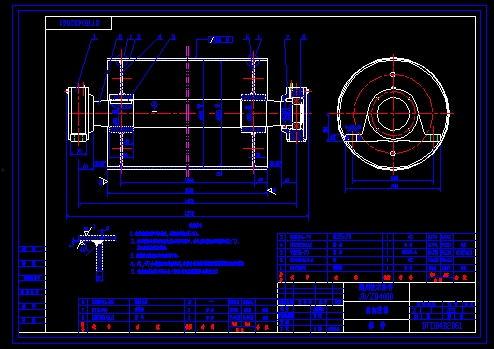

你有沒有想過，面對一張送料滾筒的圖紙，是不是感覺就像面對一本天書，里面的尺寸、比例、標注讓你一頭霧水？別急，今天就來手把手教你如何讀懂送料滾筒圖紙，讓你輕松掌握尺寸的秘密！

一、認識圖紙的基本元素

首先，你得知道圖紙上的那些符號和線條都代表什么意思。送料滾筒圖紙通常包含以下幾個基本元素：

1. 視圖：圖紙上的視圖有正視圖、側視圖和俯視圖，分別展示了滾筒的正面、側面和頂部結構。

2. 尺寸標注：這些標注告訴你滾筒的各個部分的具體尺寸，包括直徑、長度、寬度等。

3. 比例：圖紙上的比例尺告訴你圖紙上的每一單位長度代表實際長度的多少。

4. 材料標注：標注了滾筒各部分所使用的材料，比如鋼材、塑料等。

5. 技術要求：這部分說明了滾筒在制造和使用過程中需要滿足的技術標準。

二、解讀尺寸標注

當你拿到一張送料滾筒圖紙時，第一步就是找到尺寸標注。以下是一些解讀尺寸標注的技巧：

1. 識別尺寸線：尺寸線通常用細實線表示，兩端有箭頭指向被測量的對象。

2. 理解尺寸數字：尺寸數字表示了被測量對象的實際尺寸，單位通常是毫米。

3. 注意尺寸公差：有些尺寸標注旁邊會有公差值，表示允許的尺寸偏差范圍。

4. 區分基本尺寸和非基本尺寸：基本尺寸是設計時確定的尺寸，非基本尺寸是參考尺寸。

三、掌握比例尺

圖紙上的比例尺是解讀尺寸的關鍵。以下是如何使用比例尺的步驟：

1. 找到比例尺：通常比例尺位于圖紙的右上角或右下角。

2. 理解比例尺的含義：比如1:100的比例尺，表示圖紙上的1單位長度等于實際的100單位長度。

3. 計算實際尺寸：將圖紙上的尺寸乘以比例尺，即可得到實際尺寸。

四、關注材料標注和技術要求

在解讀圖紙時，別忘了關注材料標注和技術要求。以下是一些需要注意的點：

1. 材料標注：了解滾筒各部分所使用的材料，有助于你選擇合適的加工工藝。

2. 技術要求：這些要求確保滾筒在制造和使用過程中能夠滿足性能需求。

五、實際操作中的注意事項

在解讀圖紙時，以下是一些實際操作中的注意事項：

1. 仔細觀察：圖紙上的每一個細節都可能影響滾筒的性能，所以一定要仔細觀察。

2. 請教專業人士：如果你對圖紙上的某些內容不確定，不妨請教有經驗的專業人士。

3. 核對實際尺寸：在加工過程中，要定期核對實際尺寸，確保滾筒符合設計要求。

通過以上這些方法，相信你已經能夠輕松讀懂送料滾筒圖紙，掌握尺寸的秘密了。不過，實踐是檢驗真理的唯一標準，只有多看、多學、多實踐，你才能在送料滾筒制造領域游刃有余！加油吧，未來的制造大師！
